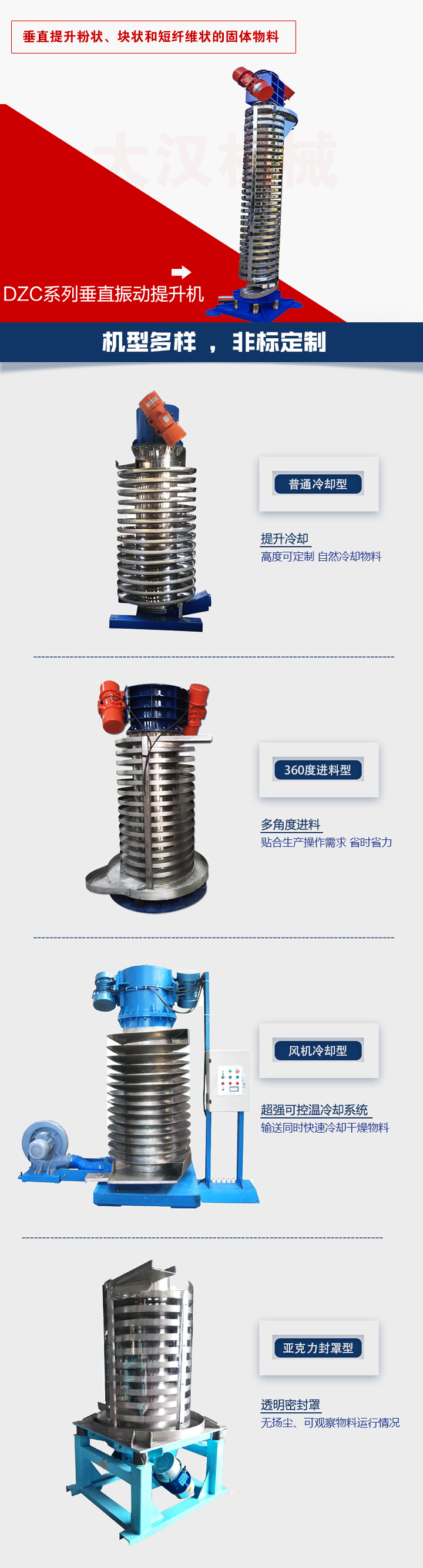

DZC系列垂直振動提升機產品概述:

DZC系列垂直振動提升機是一種垂直振動輸送設備，本機對一切顆粒狀、塊狀、粉狀的固體物料(粘度不)都可以輸送。廣泛應用于礦山、冶金、機械、建材、化工、橡膠、醫藥、電力、糧食、食品等行業的塊狀、粉狀和短纖維狀固體物料的提升，DZC型振動輸送機在向上提升物料的同時，還可以完成對物料的干燥和冷卻。分開槽式、封閉式兩種結構，并可根據不同的工藝要求，設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。

DZC系列垂直振動提升機主要特點:

1.產品占地面積小，便于工藝布置。

2.物料可向上輸送，亦可向下輸送。

3.噪音低，結構簡單，安裝、維修便利。

4.結構簡單合理、能耗小,節約電能，料槽磨損小。

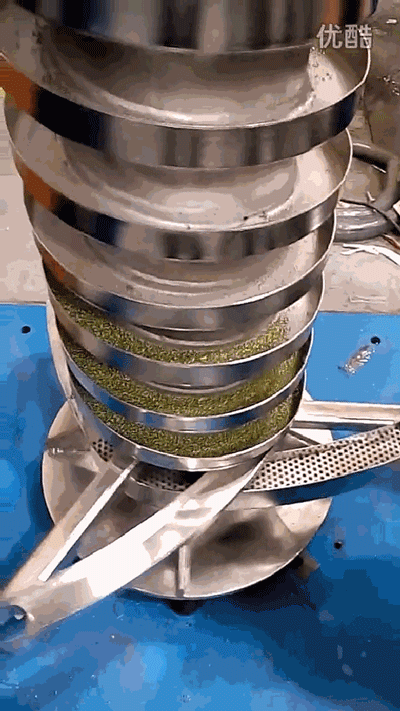

DZC系列垂直振動提升機工作原理:

DZC系列垂直振動提升機的驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周?chē)穆菪斔筒劢M成，輸送塔座于減振裝置上，減振裝置由底座和隔振彈簧組成。當垂直輸送機工作時，根據雙振動電機自同步原理，由振動電機產生激振力，強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動，螺旋槽內的物料則受輸送槽的作用，作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上（或向下）輸送作業。

DZC系列垂直振動提升機電源控制:

DZC系列垂直振動輸送機配套GK型反接制動控制箱。用于使輸送機在停機時，快速通過共振區，防止機器經過共振區時產生較大的振幅，同時具有對電機過流、過載、斷相等保護功能。

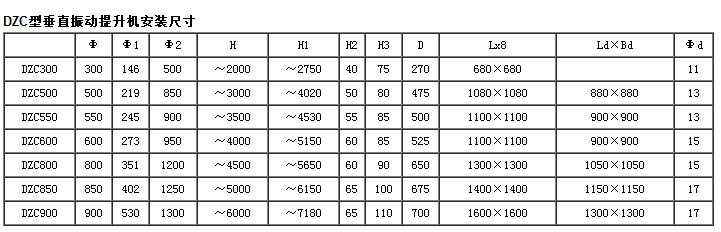

DZC系列垂直振動提升機安裝尺寸:

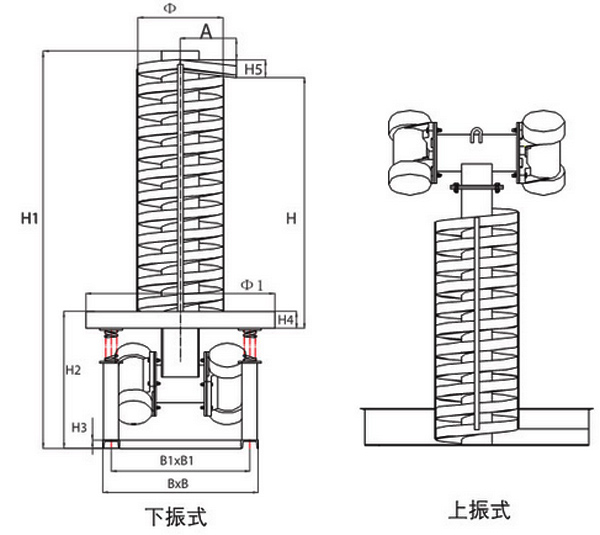

垂直振動提升機分為上振式和下振式兩種：

上振式垂直振動提升機驅動裝置的振動電機安裝在輸送塔的下部，兩個振動電機對稱交叉安裝。輸送塔由管體和焊接在管體周?chē)穆菪斔筒劢M成。 輸送塔設置在減振裝置上，減振裝置由底座和隔振彈簧組成。

下振式垂直振動提升機驅動裝置的振動電機安裝在輸送塔的下部，兩個振動電機對稱交叉安裝。由管體和焊接在管體周?chē)穆菪斔筒劢M成，輸送塔座于減振裝置上，減振裝置由底座和隔振彈簧組成。

DZC系列垂直振動提升機技術參數表:

型號	輸送量 (t/h)	輸送槽直徑 (mm)	輸送寬度 (mm)	輸送高度 (m)	振次 (min)	雙振幅 (mm)	電動功率 (kw)	重量 (kg)
DZC300	～1.0	300	77	≤2.0	960	6～7	2×0.4	680
DZC500	～2.0	500	140	≤3.0		6～8	2×0.75	1010
DZC550	～3.0	550	152	≤3.5		6～8	2×1.5	1190
DZC600	～3.0	600	163	≤4.0		6～7	2×1.5	13210
DZC800	～4.0	800	224	≤4.5		6～8	2×2.2	1590
DZC850	～4.0	850	224	≤5.0		6～9	2×2.2	1750
DZC900	～3.5	900	185	≤6.0		6～9	2×3.0	2100

DZC系列垂直振動提升機型號說明:

DZ C-□
┬┬ ┬
││ │
││ │
││ │
││ └─────────輸送高度
│└───────────-　垂直輸送
└─────────────　振動電機

1.基本型(ZC--口)，為敞開輸送槽結構，用于一股物料無特殊要求的向上(或向下)輸送作業。

2.封閉型(ZC--口F)為封閉輸送槽結構，用于對物料有防塵要求的場合向上(或向下)輸送作業。

垂直振動提升機怎么安裝？

1.垂直提升機均應在固定的基礎上。

2.在垂直振動提升機的上部應設置足夠強度的懸掛裝置以防傾倒，在正常工作及停止工作時懸掛裝置均不受力。

3.除底座外垂直提升機上部任何部位與外界均沒有剛性接觸，并應留有≥50mm的間隙，如需聯接可采用柔性聯接。

安裝注意事項

1.安裝時應保證支撐管與水平垂直，其軸線不垂直度不大于總高的2/1000；

2.垂直振動提升機一般在室內使用；

3.地角螺釘固定，接地保護；

4.垂直提升機不允許與周?chē)锛羞B接，并留有一定的活動間隙，以防影響或振動產生噪音。
